    3D-gereedschap voor meer efficiëntie

    De Nieuwe Schepen Van Doeksen De Nieuwe Schepen Van Doeksen 18 Mathuari 2017

    Groeispurt

    De afgelopen weken hebben de schepen een groeispurt doorgemaakt; zowel op Hull 387 als op Hull 388 zijn de blokken 33 en 34 geplaatst. Het aanzicht van de schepen in aanbouw is daardoor spectaculair veranderd. Als je nu naar boven klimt in de (op elkaar aansluitende) nog lege blokken 33 en 34, beginnen contouren van de salons toch al vorm te krijgen.

    Door het omhoog brengen van deze blokken is flink wat ruimte ontstaan op de werkvloer, maar niet voor lang. Zodra deze gedeelten zijn opgeruimd, worden hier de volgende blokken voorbereid en samengesteld. Pas als er weer een aantal blokken gereed is, kunnen we een volgende groeispurt verwachten.

    De inwendige constructie van de schepen wordt steeds verder afgemaakt. Stukje bij beetje wordt ons een gedeelte aangeboden voor finale inspectie. Het aantal uren op de werkvloer neemt toe; die inspecties zijn tijdrovend.


    Ontwerp technische systemen

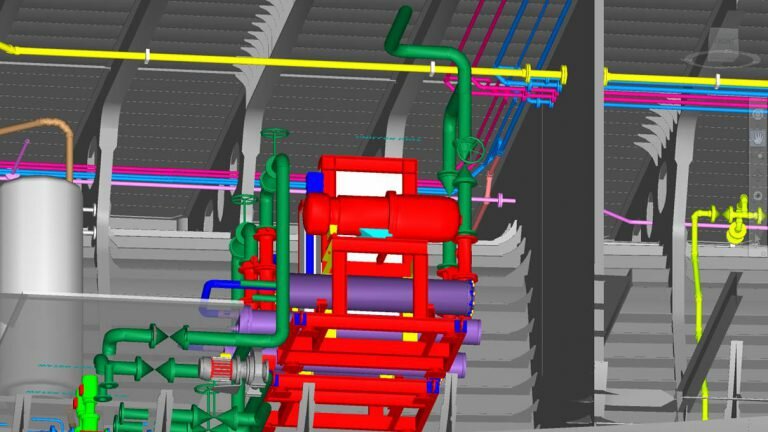

    Het ontwerpen en uitwerken van de technische systemen gaat gestaag door; vaak zijn dit zich steeds herhalende processen waarbij de bal een aantal keren rondgespeeld wordt, voordat de systemen naar ieders tevredenheid zijn. Vervolgens worden deze systemen één voor één toegevoegd aan het 3D-model. Op die manier is het mogelijk het schip virtueel te ontdoen van alle aluminium constructie, waardoor alleen de installaties en systemen zichtbaar worden en bijvoorbeeld het verloop van de leidingen t.o.v. de constructie kan worden beoordeeld. Het 3D-gereedschap stelt de werf in staat om de leidingen zo efficiënt mogelijk te laten lopen, zonder dat de ene leiding de andere in de weg zit, waardoor materiaal en gewicht bespaard worden.

    Ondertussen is ook een begin gemaakt met het kleinere werk. Een aantal kleinere tanks voor bijvoorbeeld smeerolie en koelwater worden al gemaakt.

    tekening 1

    3D-tekening

    3D-tekening

    Hull 386
